Ispravno projektiranje laboratorijskih sustava

Postupak projektiranja laboratorijskih sustava

Projektiranje laboratorija po mogućnosti se treba odvijati od unutra prema van! To znači da se najprije projektira laboratorijska oprema, potom prostor i tehnika, a na kraju zgrada. Samo se tako može osigurati da sustav bude prilagođen radnim postupcima i zahtjevima korisnika.

U specifikaciji se određuju sljedeći podaci i razmatraju sljedeća pitanja:

  • Vrsta i učestalost radnih procesa
  • Površine za pokuse
  • Broj osoba zaposlenih u laboratoriju
  • Broj mjesta za obradu rezultata/pisanje
  • Potrebni uređaji
  • Koje su kemikalije, potrošni materijali, pomoćne tvari potrebni?
  • Potrebni sanitarni i električni mediji s podacima o kvaliteti
  • Potreban prostor za pohranu
  • Kako se odvija logistika u izgradnji laboratorija?
  • Zbrinjavanje kemikalija
  • Broj potrebnih prostorija, pomoćnih prostorija i društvenih prostorija

Zatim se odobrena specifikacija ugrađuje u popis i opis prostorija u kojem se odlučuje o kvantitativnim i kvalitativnim pitanjima u pogledu laboratorijskog prostora i uređenju laboratorija.

Ispravno projektiranje laboratorijskih sustava wt$

Sanitarije, elektrika

Potrebno je točno definiranje sučelja:

  • Na koji se način provlače vodovi u zgradi?
  • Na koji način mediji dolaze u laboratorij?
  • Generiraju li se mediji poput vakuuma i komprimiranog zraka centralno ili decentralno?
  • Gdje su predajna mjesta?
  • Tko spaja vodove na zaporni ventil?
  • Tko osigurava strujne krugove i postavlja električne vodove na stezaljke?

Ventilacija

  • Koje su količine zraka potrebne?
  • Koja je stopa izmjene zraka u prostoru?
  • Jesu li predviđeni odvodi s različitim volumenskim protokom?
  • Jesu li prostorije klimatizirane?
  • Tko preuzima regulaciju okolnog zraka u laboratorijskim prostorijama?
  • Kako se prikazuje razvijanje topline uređajima, ljudima itd.?
  • Tko spaja digestore i ormare s odzračivanjem na ventilacijski sustav?

Detaljno planiranje laboratorijskih sustava

Laboratorijski stolovi

  • Koji je materijal za ploče stolova potreban odn. dostatan?
  • Koji su mediji i u kojoj kvaliteti (sanitarni, električni) potrebni na stolu?
  • Treba li integrirati površine za odlaganje ili viseće ormare?
  • Koji su ormarići koji se montiraju ispod stola potrebni?
  • Treba li integrirati umivaonike ili su predviđeni zasebni umivaonici?

Prostori za pohranu

  • Koje uređaje, potrošni materijal, pomoćna sredstva treba skladištiti?
  • Je li potreban prostor za pohranu za čuvanje dokumentacija itd.?

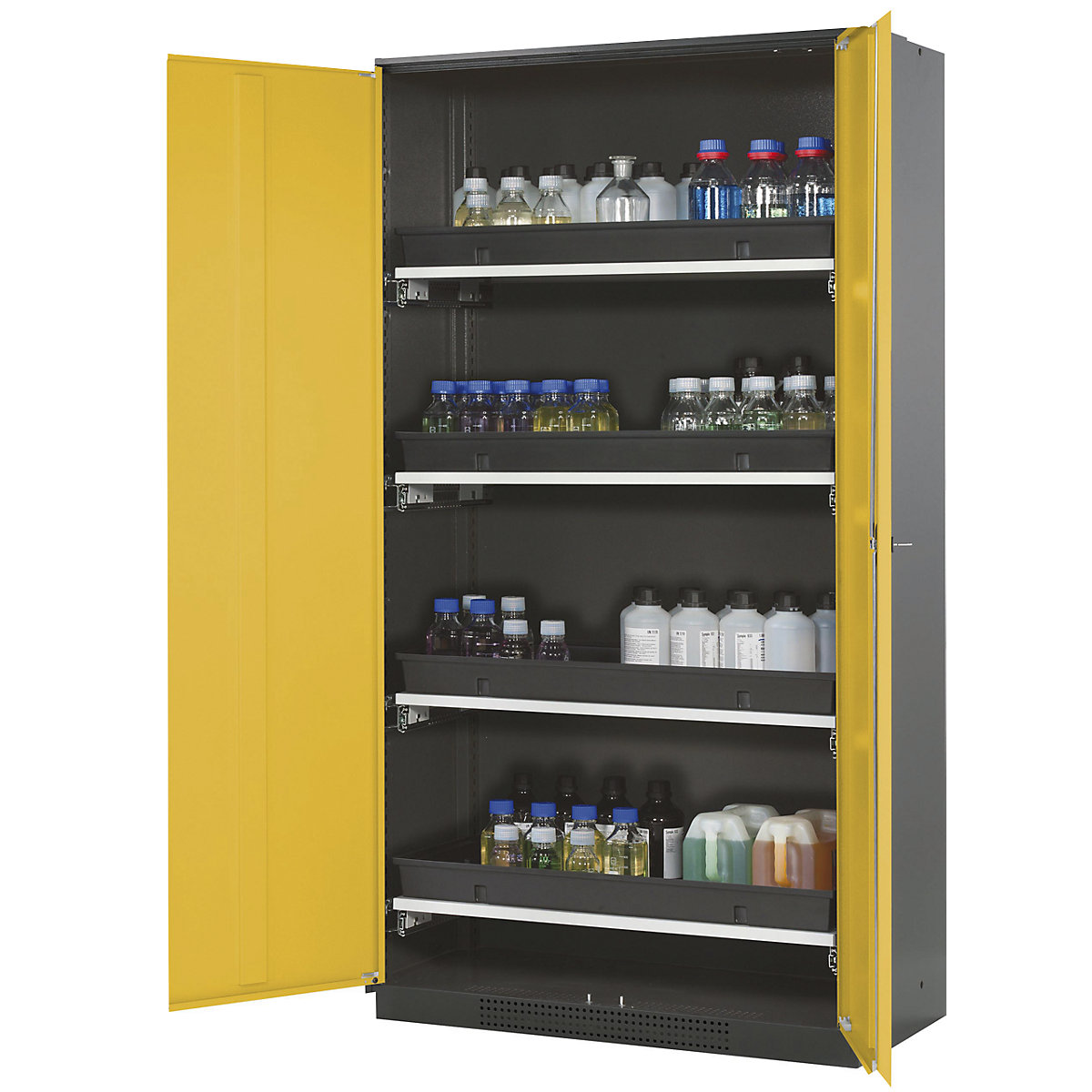

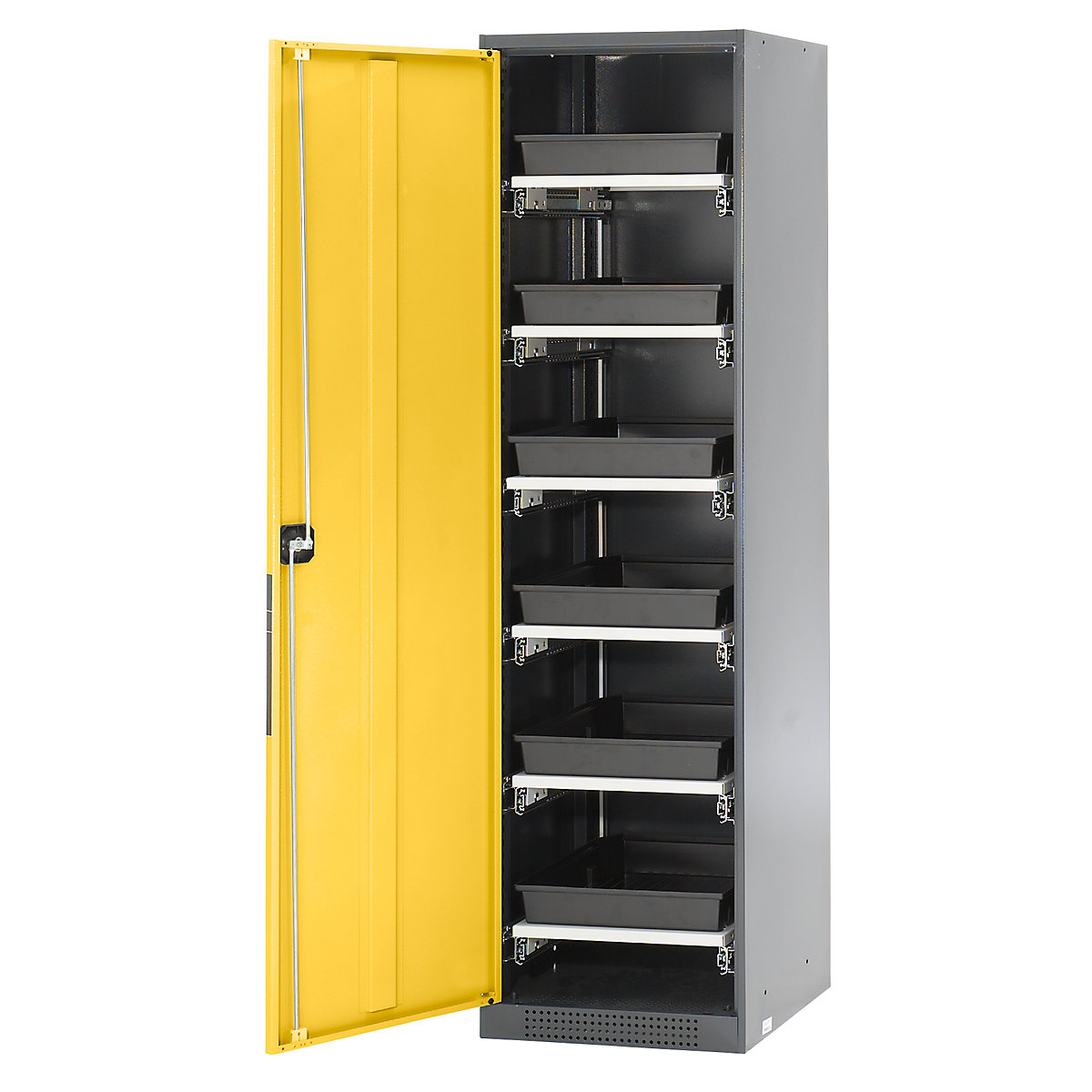

  • Jesu li potrebni ormari s odzračivanjem kao što su ormari za kiseline i lužine, ormari za tlačne plinske boce, ormari za otapala ili ormari za kemikalije?

Digestori

  • Definiranje vrste digestora na temelju visine prostora i radova koje treba obaviti
  • Koji su mediji potrebni?
  • Konstantan ili varijabilan odlazni zrak?
  • Jesu li zbog agresivnih kemikalija potrebne specijalne obloge kao što su keramika, polipropilen ili nehrđajući čelik?
  • Jesu li u bočnoj stijenci digestora potrebne njihajuće zaklopke za provođenje kabela?

Sigurnost

Smjernice za laboratorije izradio je Hauptverband der gewerblichen Berufsgenossenschaften Fachausschuss Chemie (Glavni savez gospodarskih strukovnih udruženja, Odbor za kemiju), a u njima se obrađuju mjere zaštite za općepoznate redove u laboratoriju s opasnostima koje se pritom javljaju. Bave se i izgradnjom i opremanjem laboratorija. Tamo možete pronaći informacije o sljedećim temama:

uporabni putovi i prometnice
uporabna površina ispred laboratorijskog stola ili digestora: 450 mm
prometna površina između 2 površina za rukovanje: 550 mm

  • Vrata: moraju se otvarati prema van i moraju imati okno.
  • Ventilacija: laboratoriji moraju biti opremljeni dostatnim, uvijek funkcionalnim tehničkim napravama za ventilaciju.
  • Prostori za pohranu opasnih tvari: moraju biti spojeni na uvijek funkcionalni sustav za odvod odlaznog zraka dostatnih dimenzija.
  • Tuševi: u laboratorijima treba na izlazu instalirati tuš s vodom (po mogućnosti vodom za piće).
  • Mlaznice za ispiranje očiju: u laboratorijima treba instalirati mlaznice za ispiranje očiju s vodom za piće.
