Ispravno projektiranje laboratorijskih sustava
Projektiranje laboratorija po mogućnosti se treba odvijati od unutra prema van! To znači da se najprije projektira laboratorijska oprema, potom prostor i tehnika, a na kraju zgrada. Samo se tako može osigurati da sustav bude prilagođen radnim postupcima i zahtjevima korisnika.
U specifikaciji se određuju sljedeći podaci i razmatraju sljedeća pitanja:
- Vrsta i učestalost radnih procesa
- Površine za pokuse
- Broj osoba zaposlenih u laboratoriju
- Broj mjesta za obradu rezultata/pisanje
- Potrebni uređaji
- Koje su kemikalije, potrošni materijali, pomoćne tvari potrebni?
- Potrebni sanitarni i električni mediji s podacima o kvaliteti
- Potreban prostor za pohranu
- Kako se odvija logistika u izgradnji laboratorija?
- Zbrinjavanje kemikalija
- Broj potrebnih prostorija, pomoćnih prostorija i društvenih prostorija
Zatim se odobrena specifikacija ugrađuje u popis i opis prostorija u kojem se odlučuje o kvantitativnim i kvalitativnim pitanjima u pogledu laboratorijskog prostora i uređenju laboratorija.
Sanitarije, elektrika
Potrebno je točno definiranje sučelja:
- Na koji se način provlače vodovi u zgradi?
- Na koji način mediji dolaze u laboratorij?
- Generiraju li se mediji poput vakuuma i komprimiranog zraka centralno ili decentralno?
- Gdje su predajna mjesta?
- Tko spaja vodove na zaporni ventil?
- Tko osigurava strujne krugove i postavlja električne vodove na stezaljke?
Ventilacija
- Koje su količine zraka potrebne?
- Koja je stopa izmjene zraka u prostoru?
- Jesu li predviđeni odvodi s različitim volumenskim protokom?
- Jesu li prostorije klimatizirane?
- Tko preuzima regulaciju okolnog zraka u laboratorijskim prostorijama?
- Kako se prikazuje razvijanje topline uređajima, ljudima itd.?
- Tko spaja digestore i ormare s odzračivanjem na ventilacijski sustav?
Detaljno planiranje laboratorijskih sustava

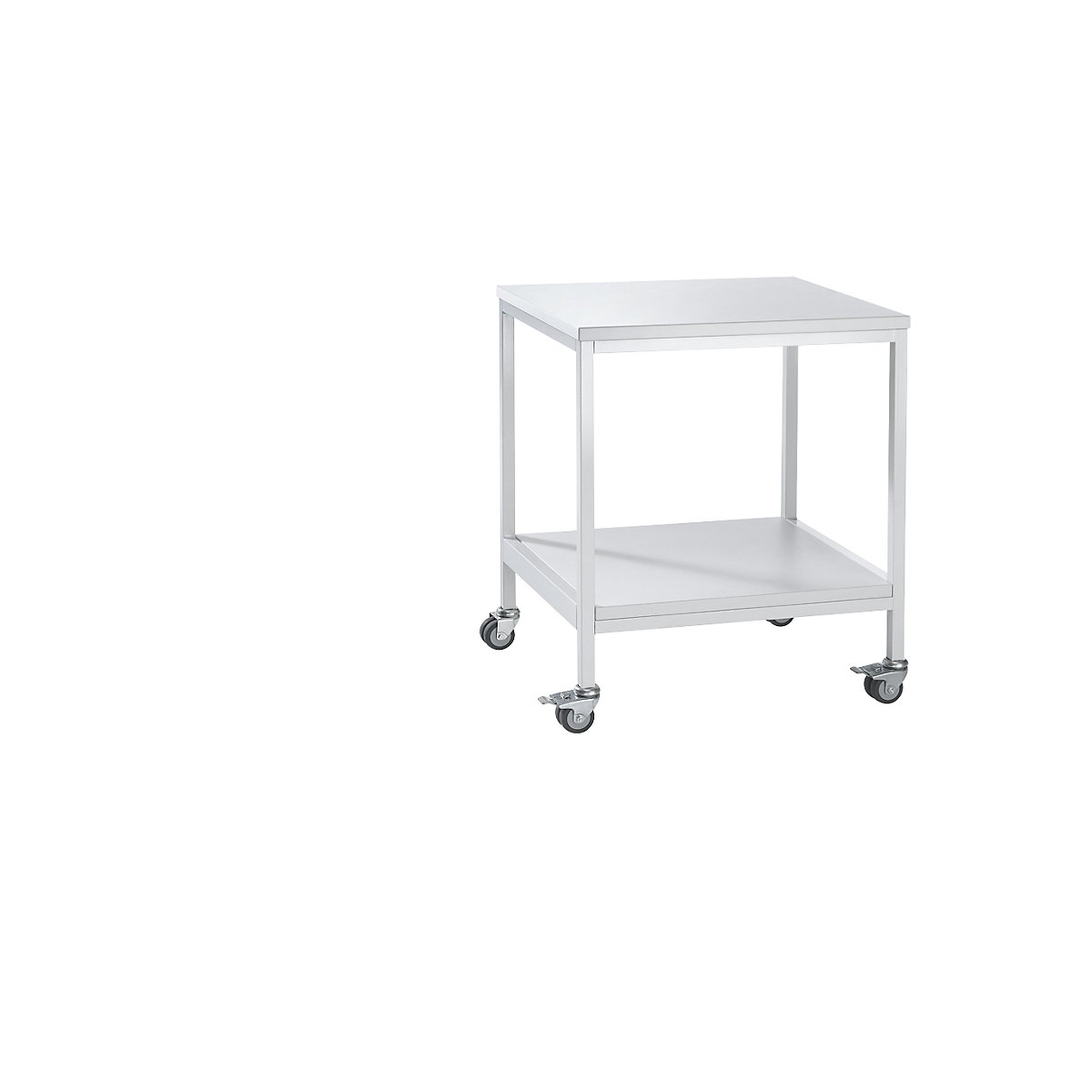

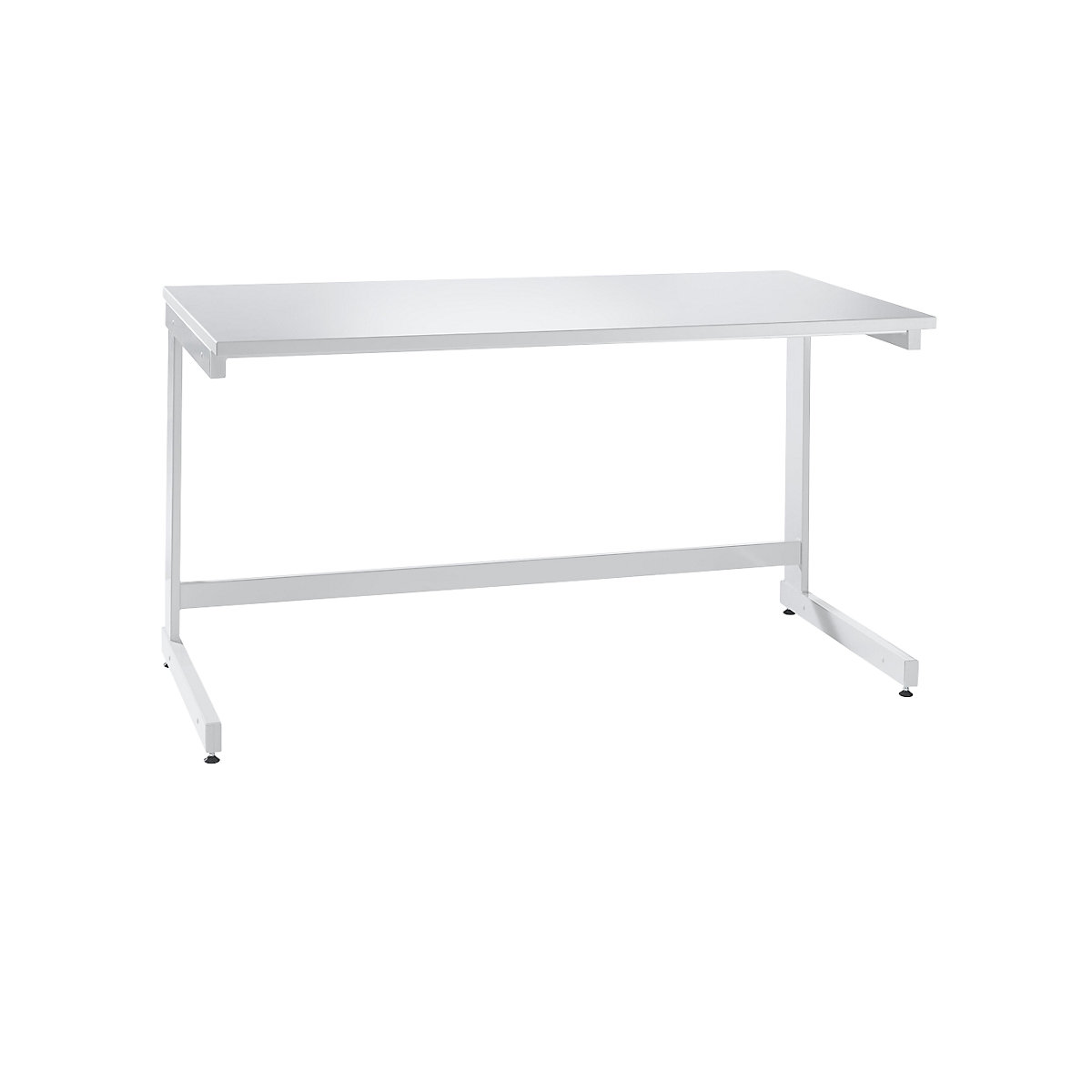

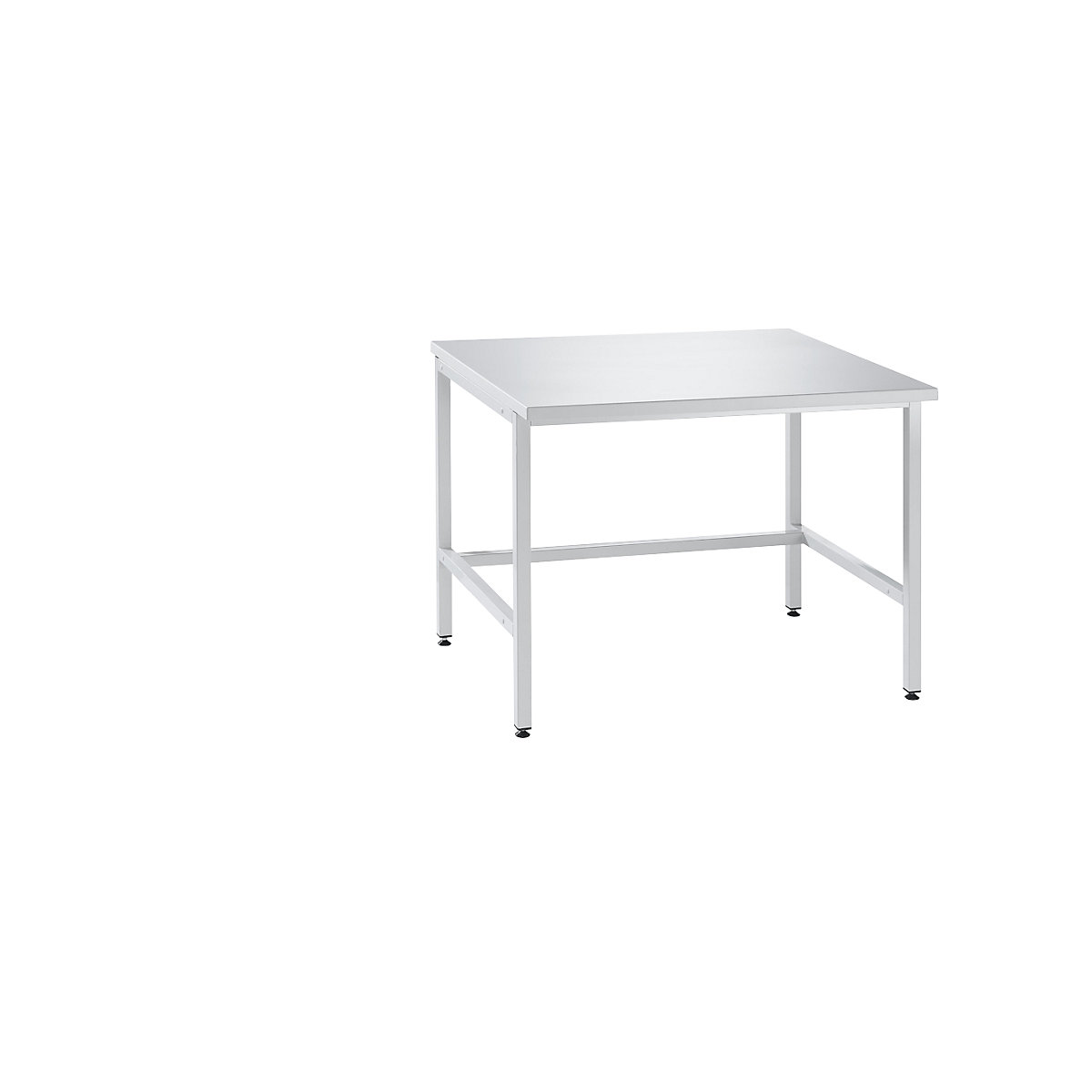

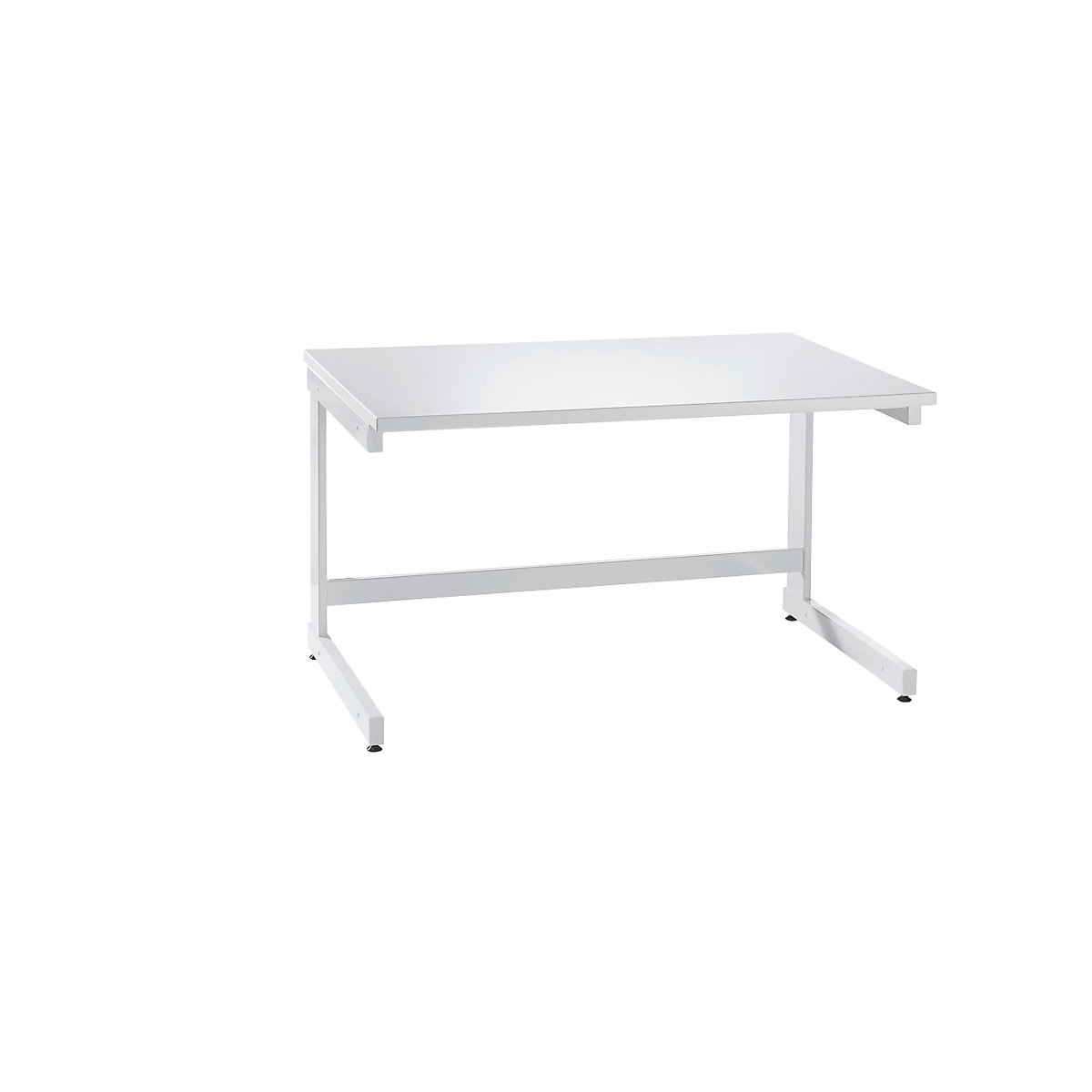

Laboratorijski stolovi
- Koji je materijal za ploče stolova potreban odn. dostatan?
- Koji su mediji i u kojoj kvaliteti (sanitarni, električni) potrebni na stolu?
- Treba li integrirati površine za odlaganje ili viseće ormare?
- Koji su ormarići koji se montiraju ispod stola potrebni?
- Treba li integrirati umivaonike ili su predviđeni zasebni umivaonici?
Prostori za pohranu
- Koje uređaje, potrošni materijal, pomoćna sredstva treba skladištiti?
- Je li potreban prostor za pohranu za čuvanje dokumentacija itd.?

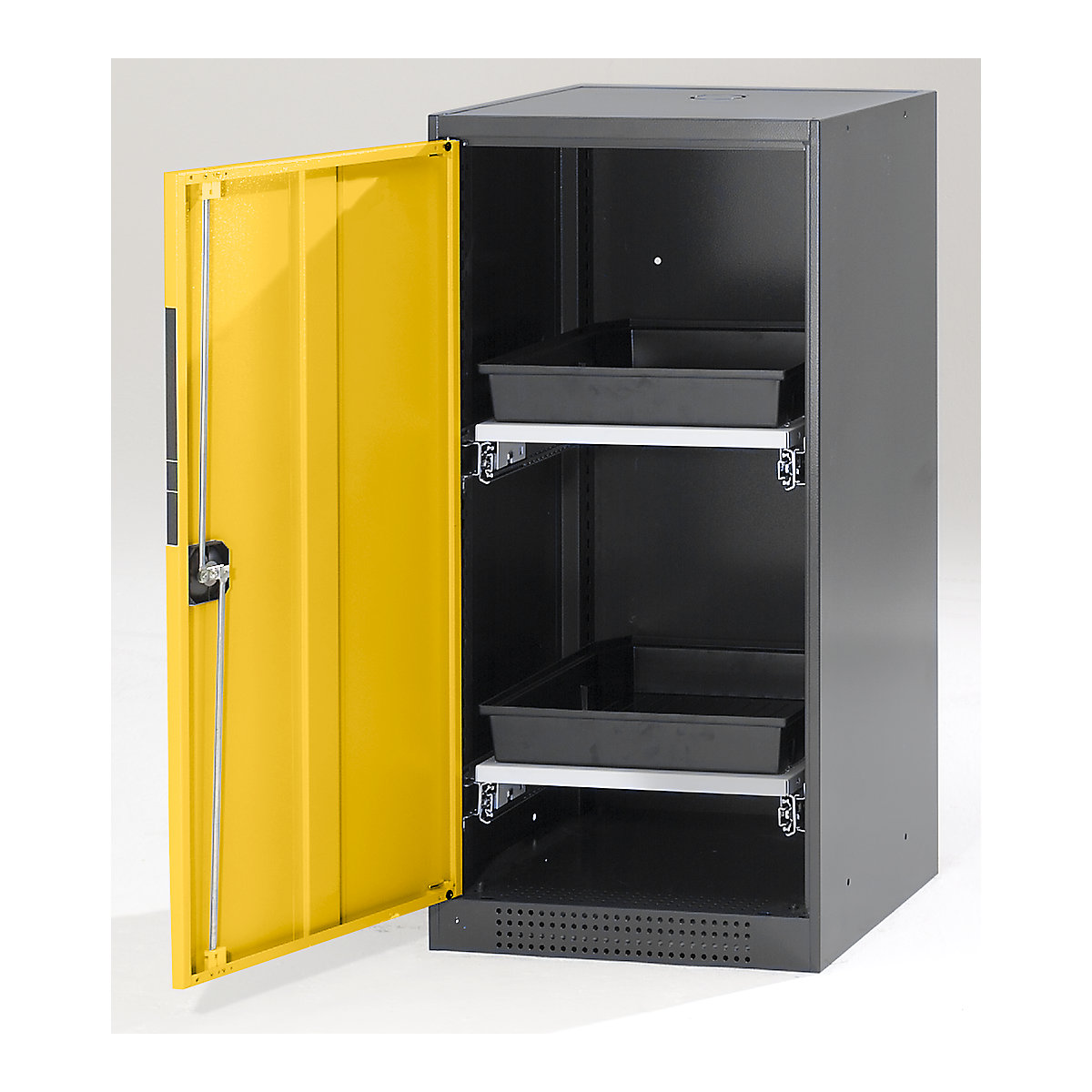

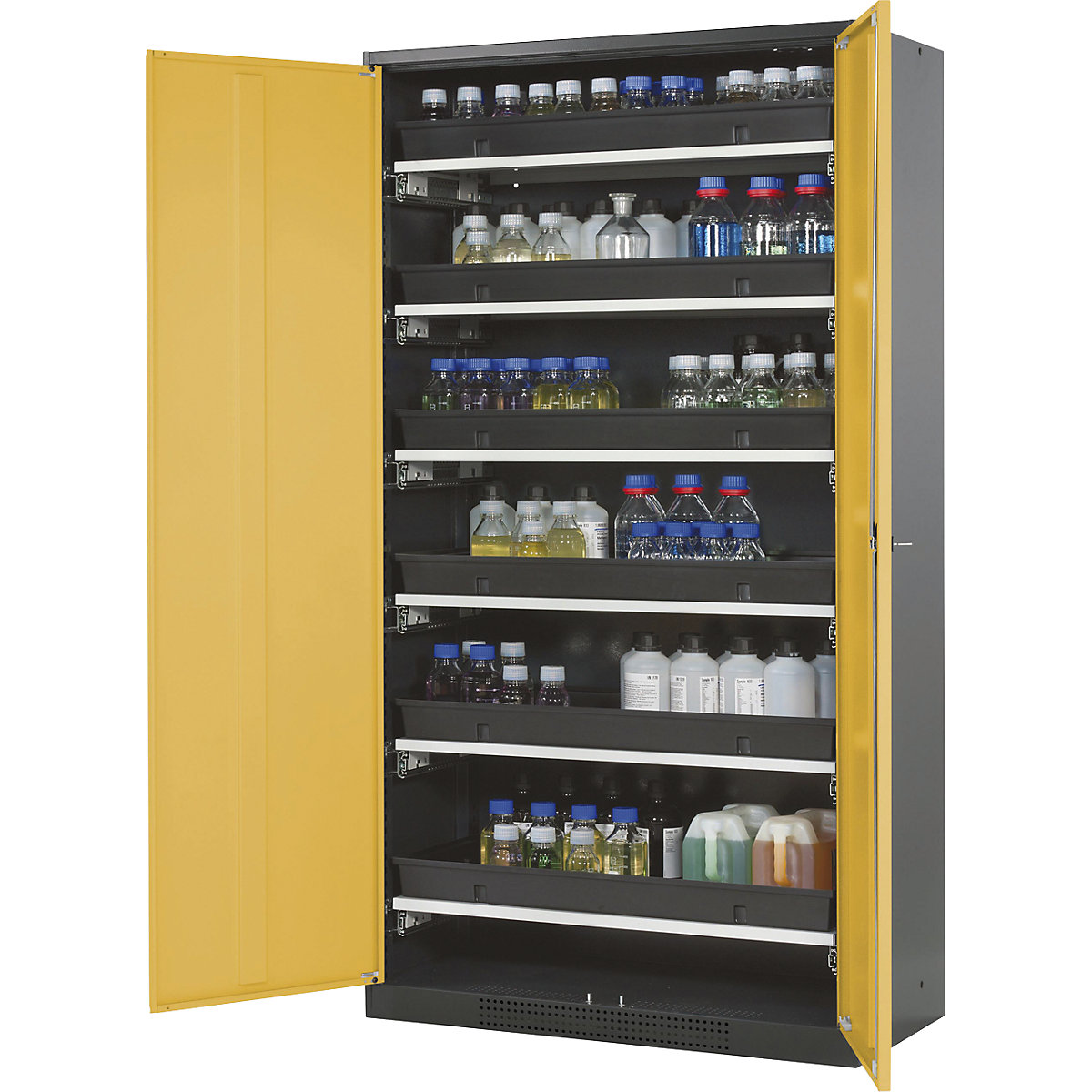

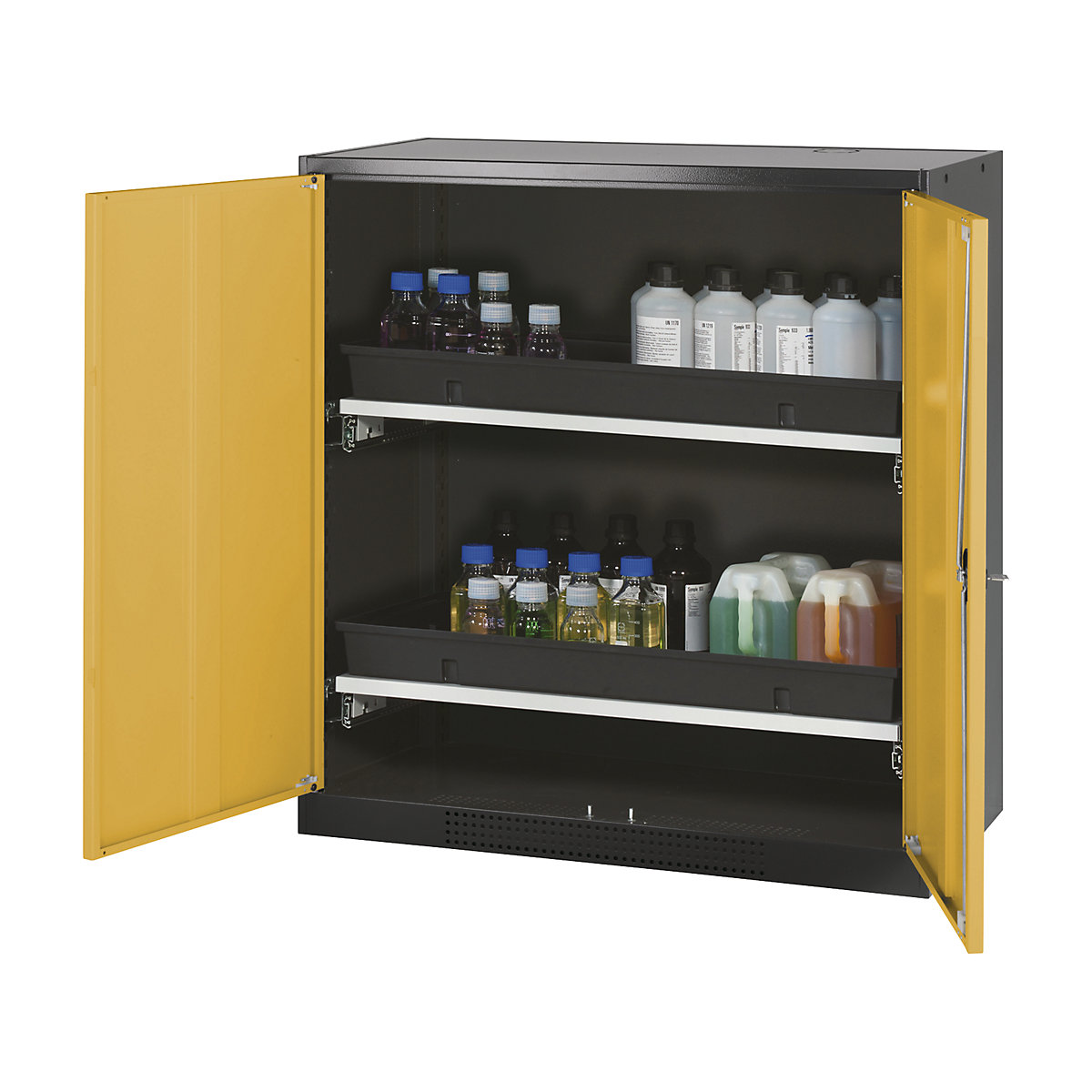

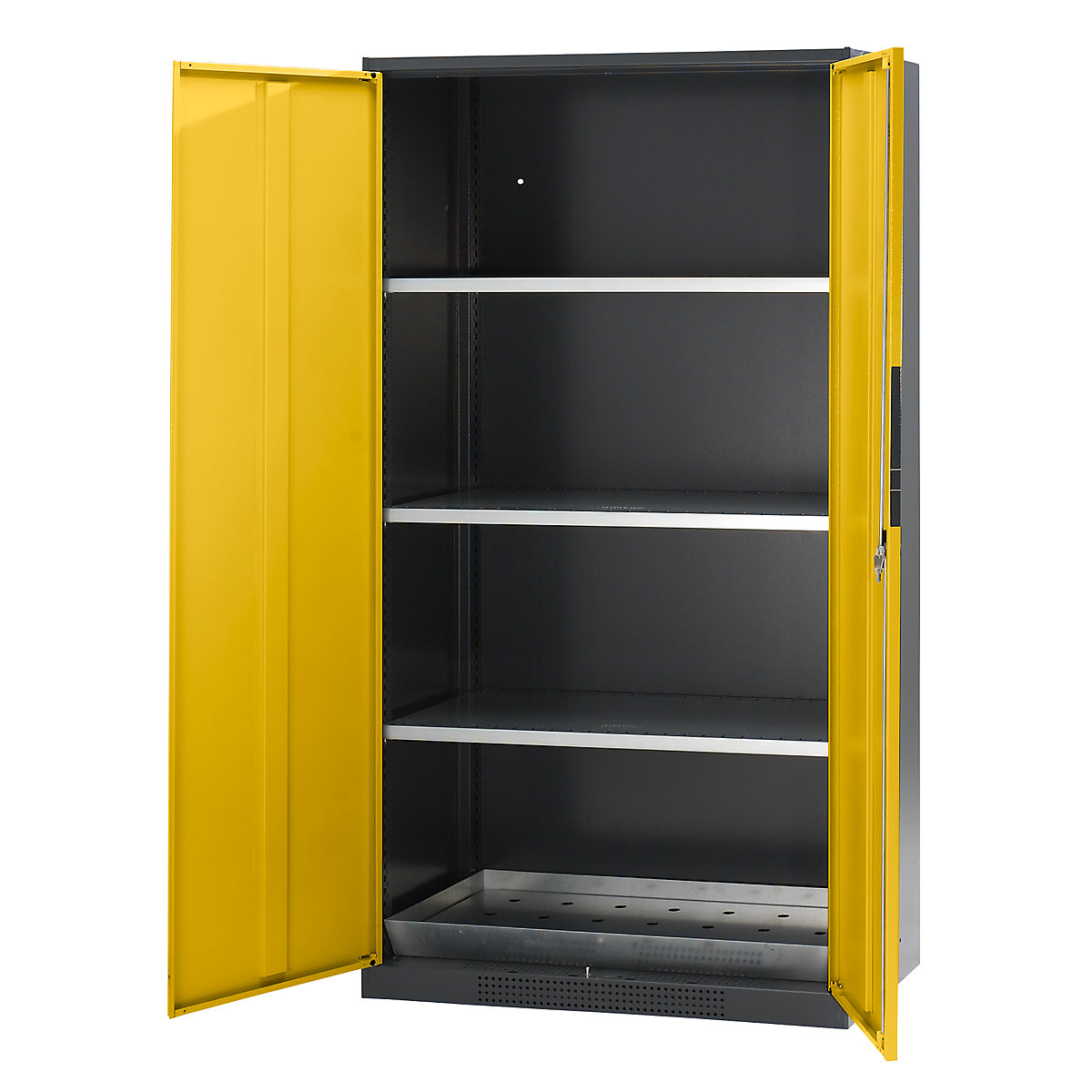

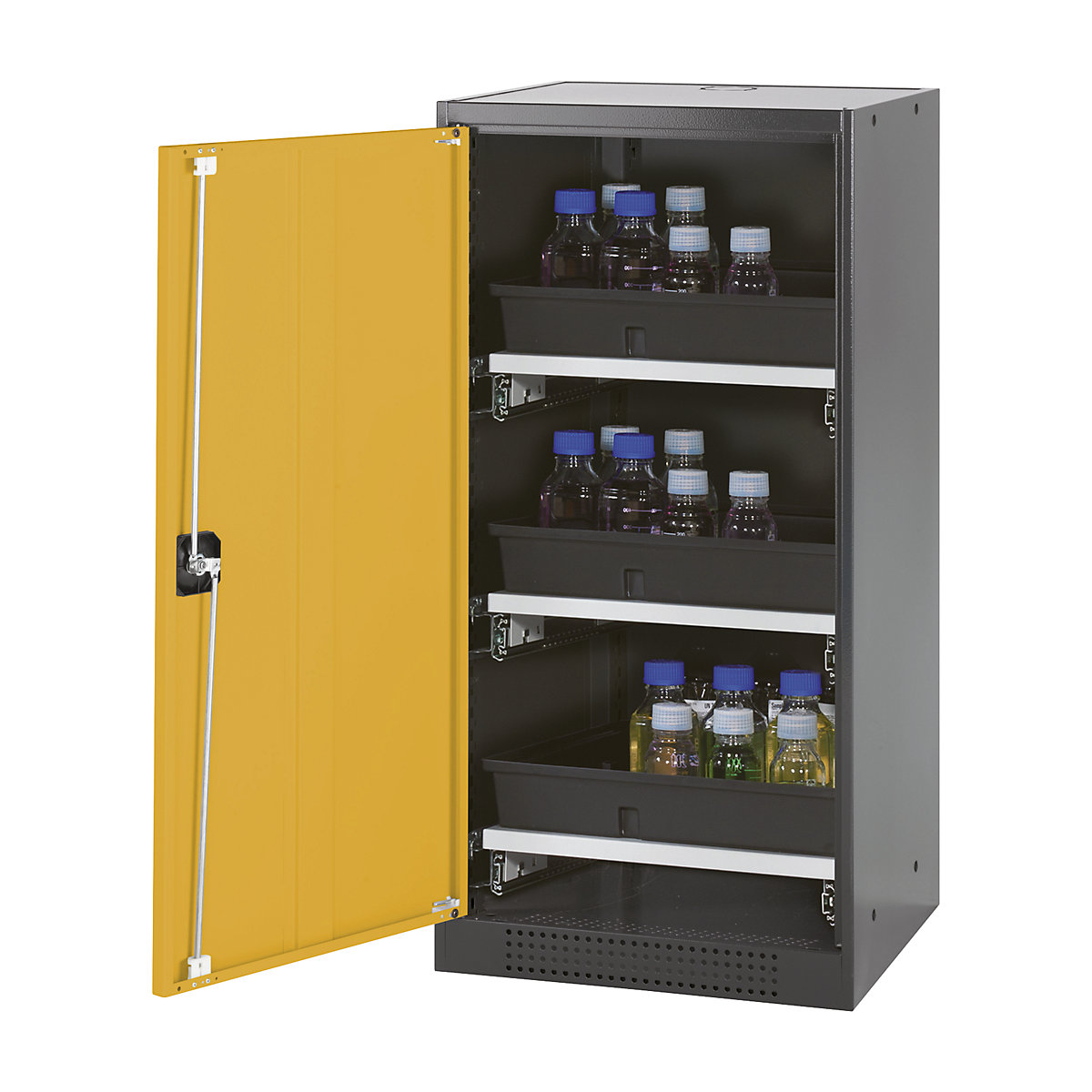

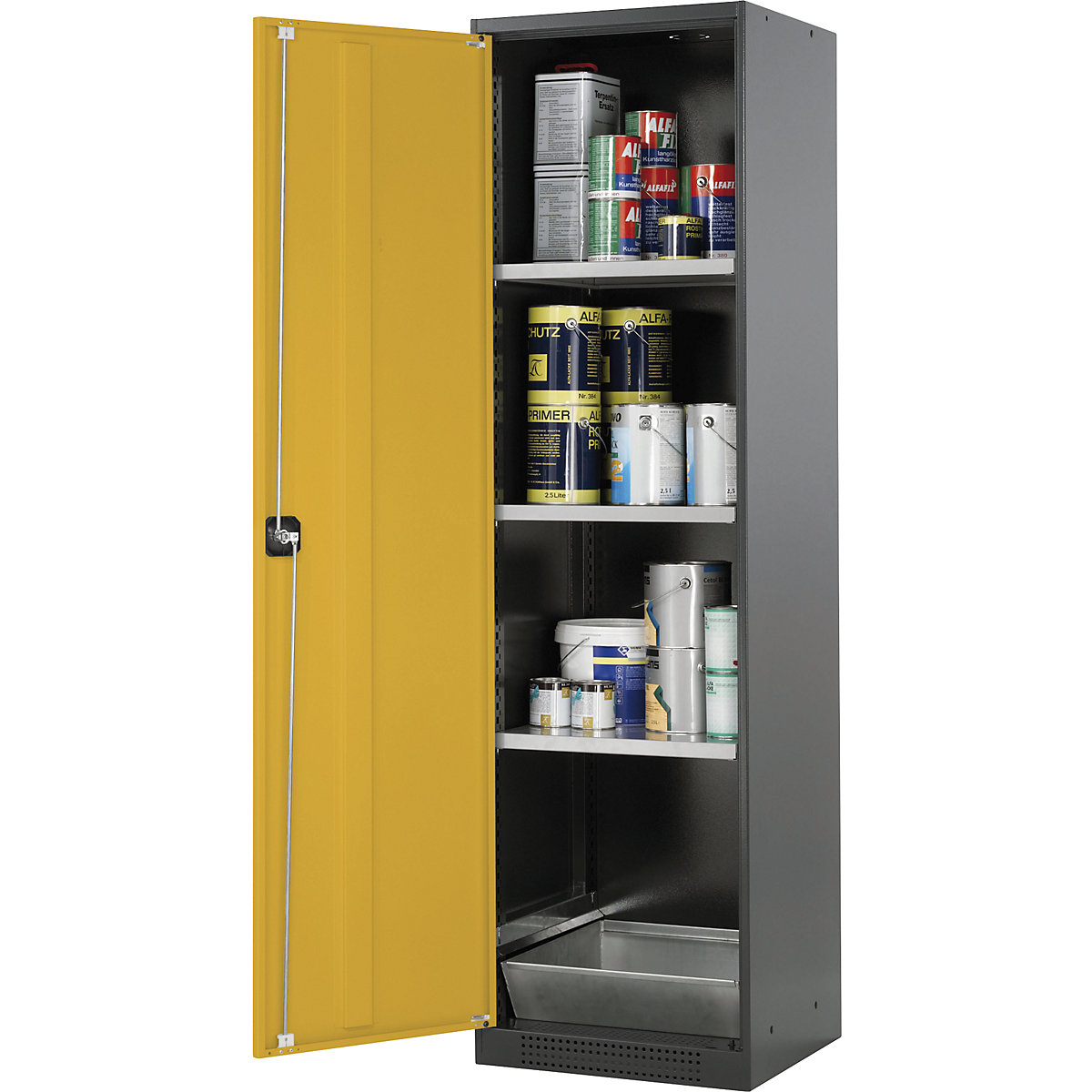

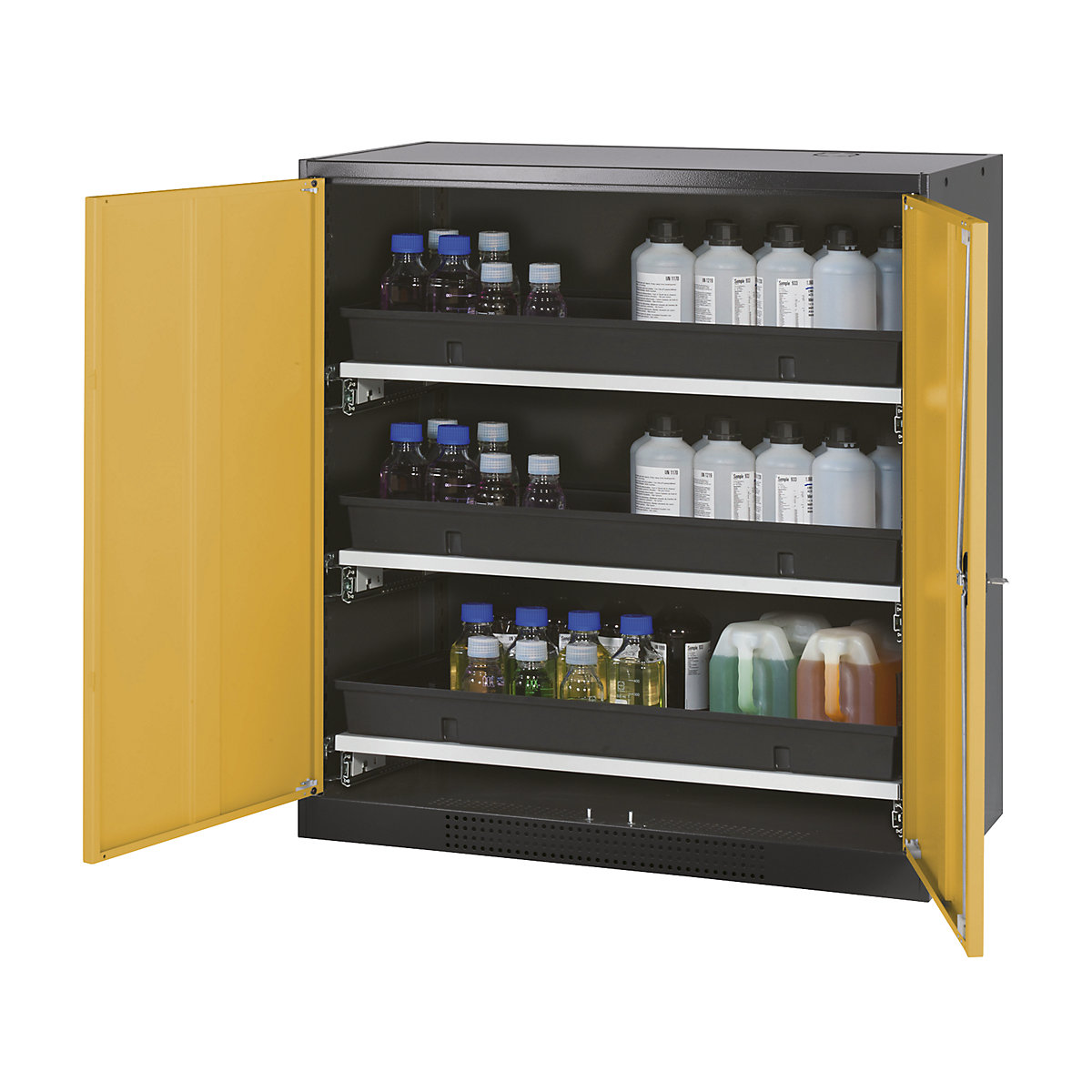

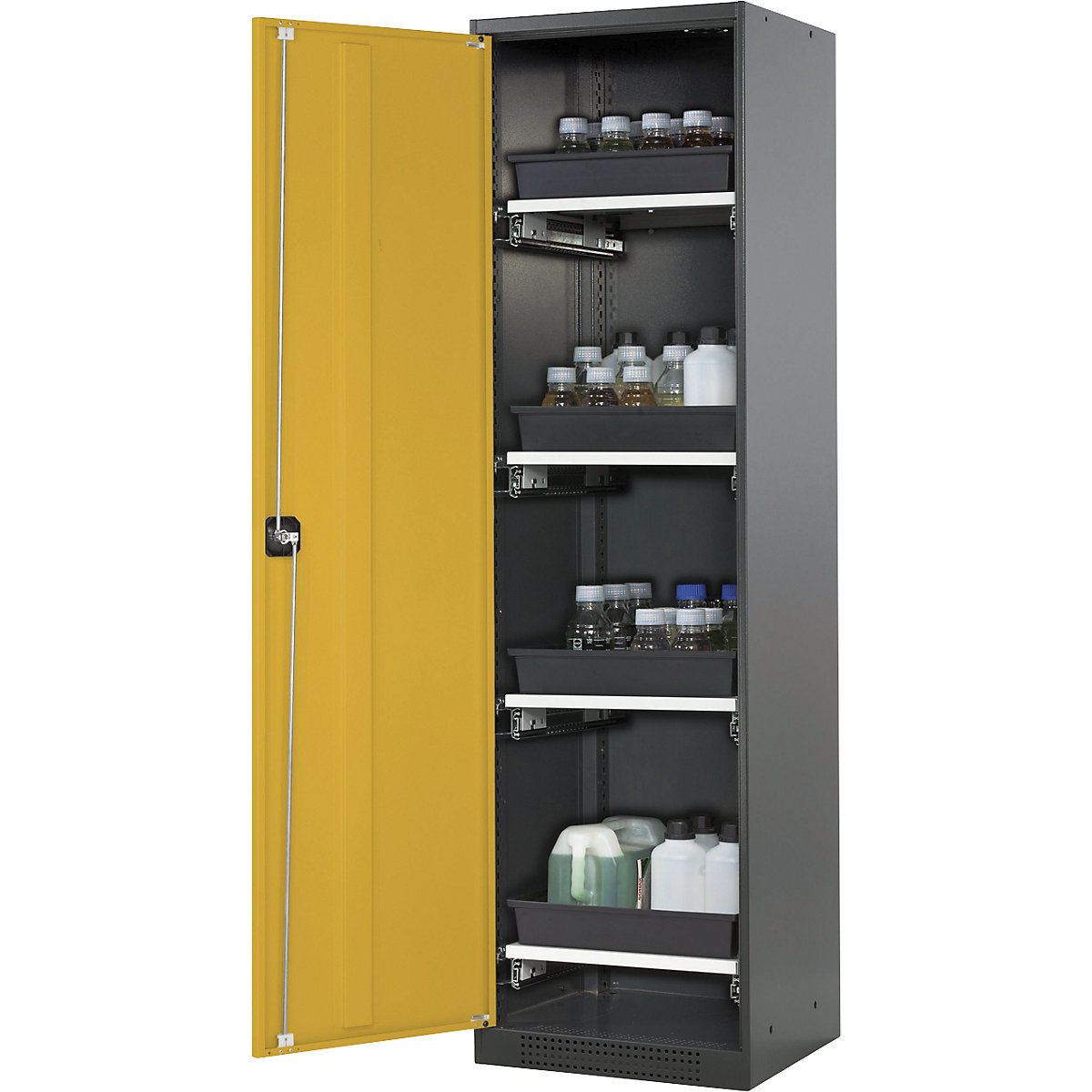

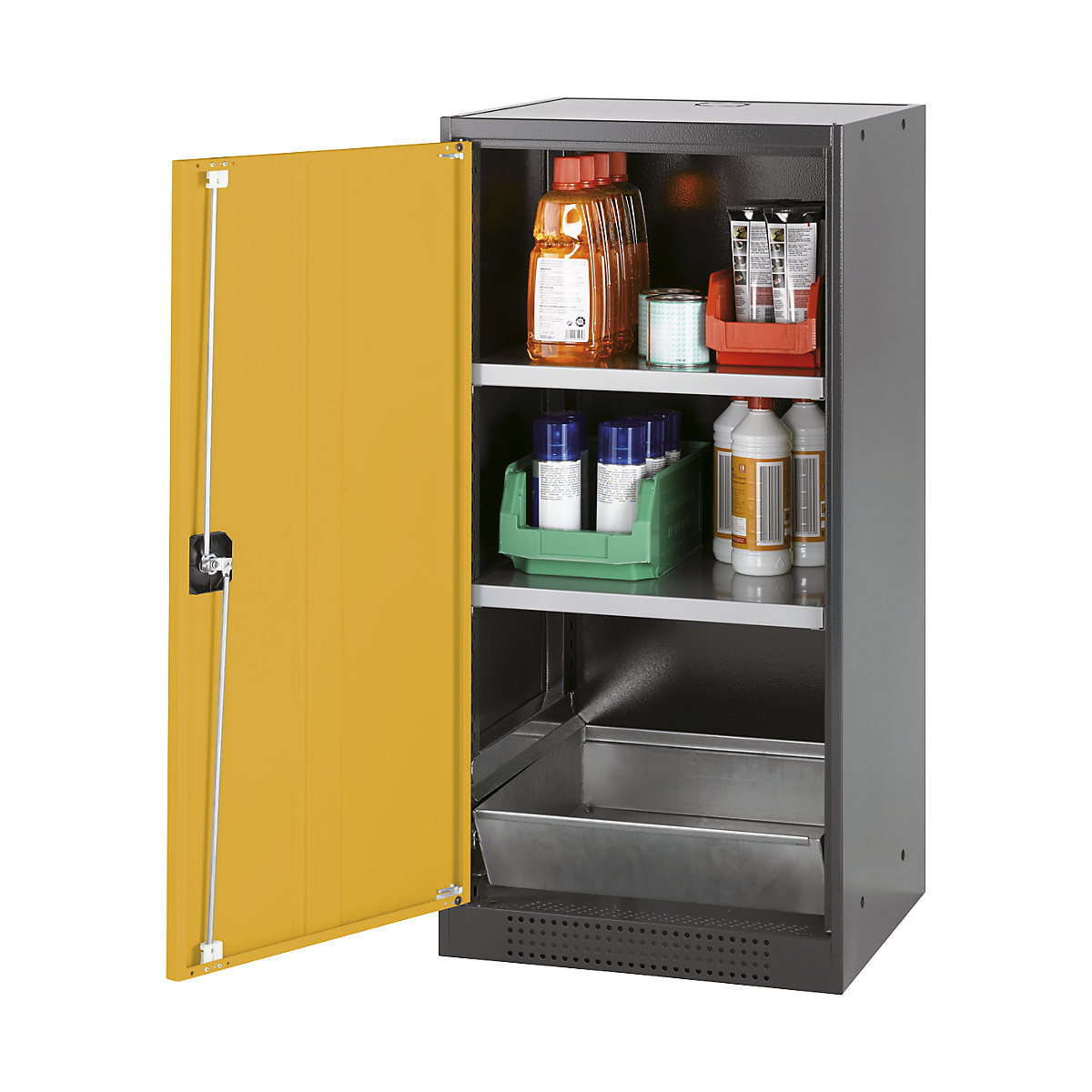

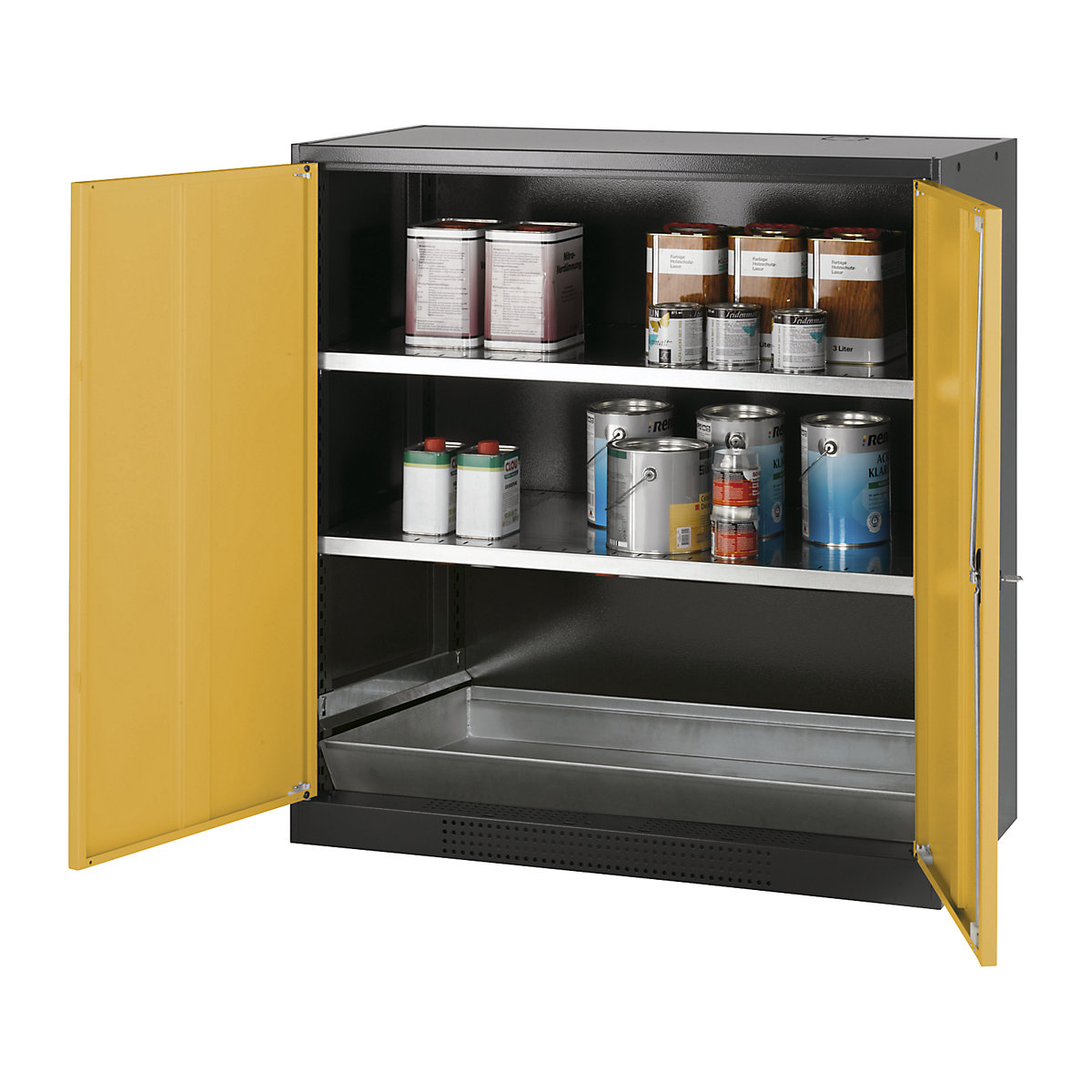

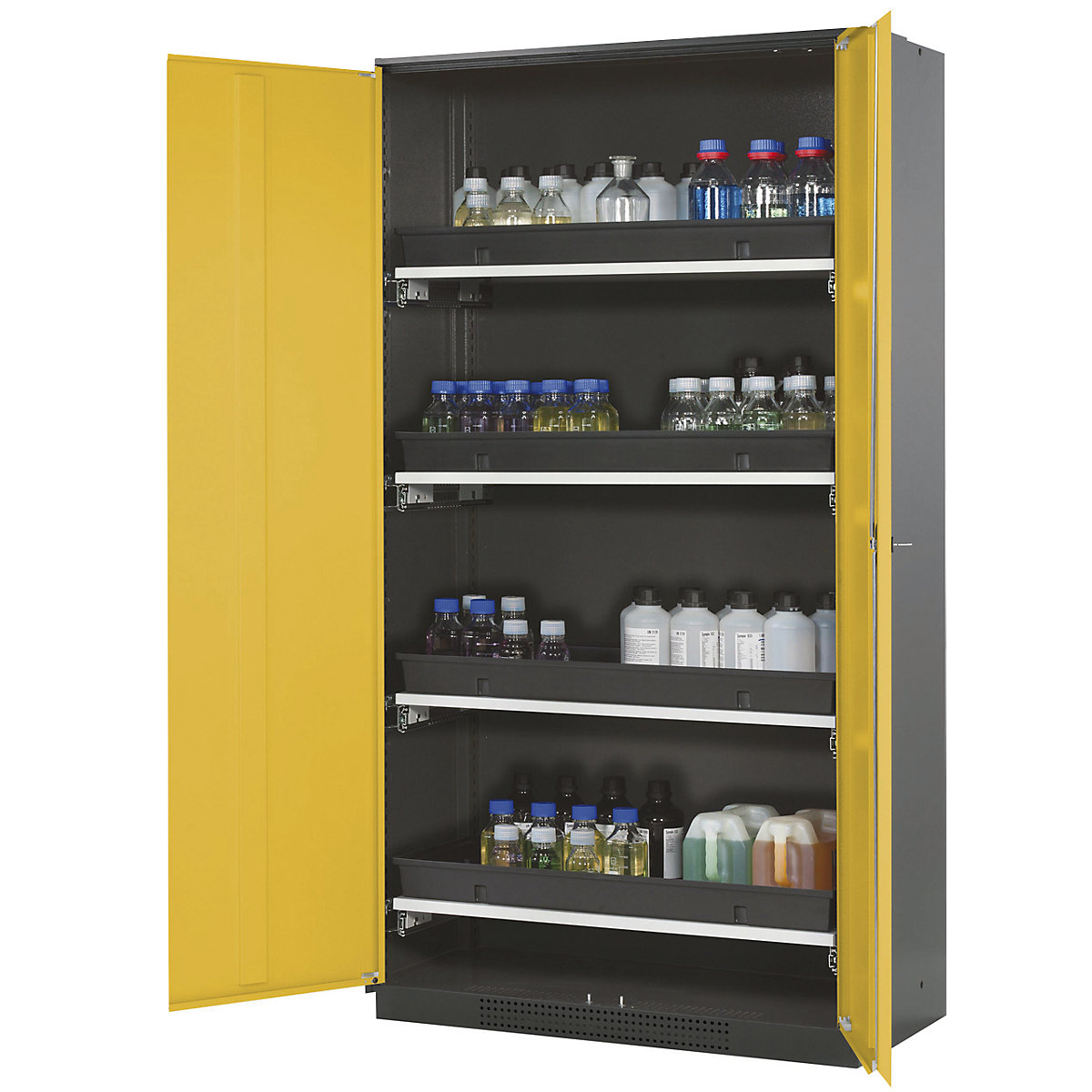

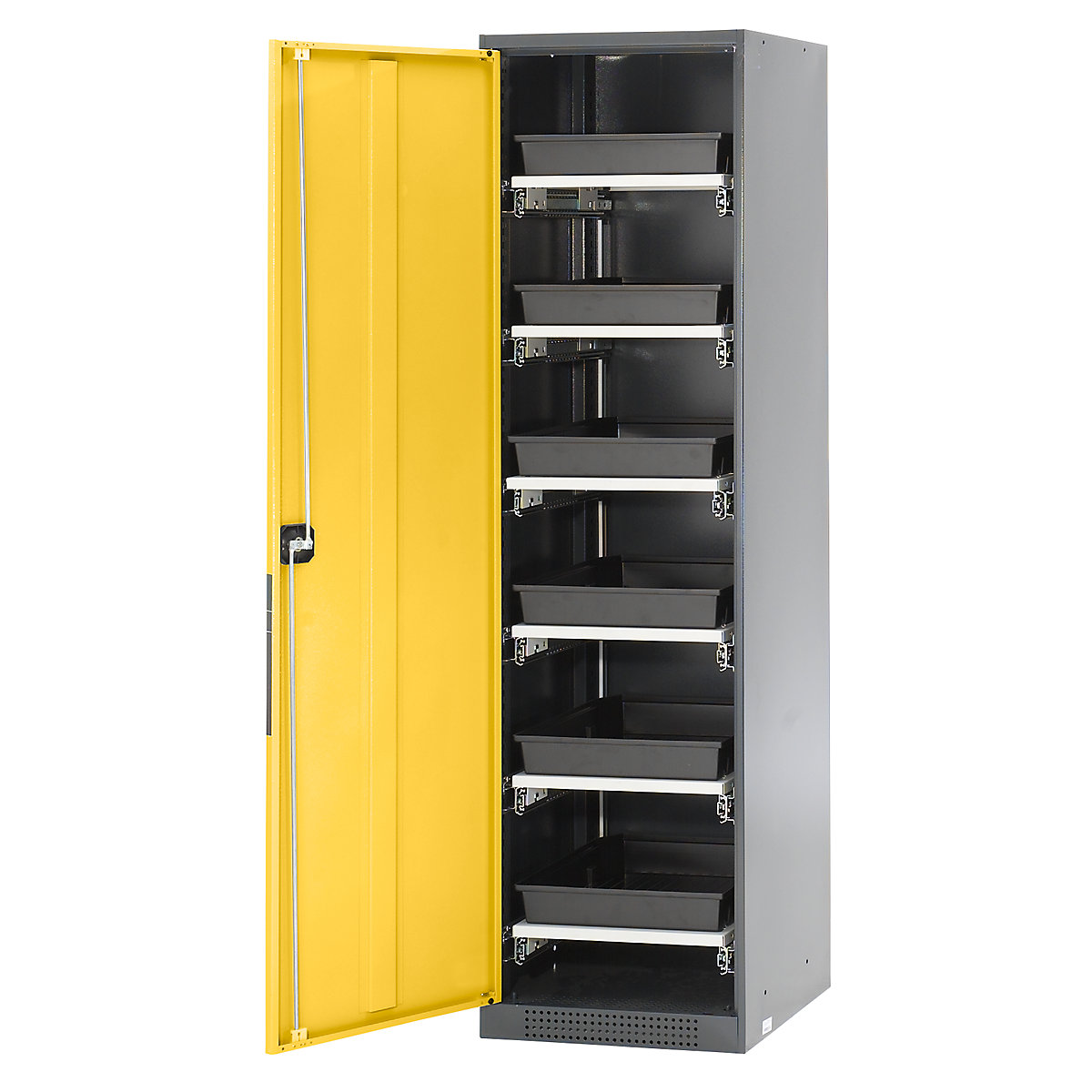

- Jesu li potrebni ormari s odzračivanjem kao što su ormari za kiseline i lužine, ormari za tlačne plinske boce, ormari za otapala ili ormari za kemikalije?
Digestori
- Definiranje vrste digestora na temelju visine prostora i radova koje treba obaviti
- Koji su mediji potrebni?
- Konstantan ili varijabilan odlazni zrak?
- Jesu li zbog agresivnih kemikalija potrebne specijalne obloge kao što su keramika, polipropilen ili nehrđajući čelik?
- Jesu li u bočnoj stijenci digestora potrebne njihajuće zaklopke za provođenje kabela?
Sigurnost
Smjernice za laboratorije izradio je Hauptverband der gewerblichen Berufsgenossenschaften Fachausschuss Chemie (Glavni savez gospodarskih strukovnih udruženja, Odbor za kemiju), a u njima se obrađuju mjere zaštite za općepoznate redove u laboratoriju s opasnostima koje se pritom javljaju. Bave se i izgradnjom i opremanjem laboratorija. Tamo možete pronaći informacije o sljedećim temama:
uporabni putovi i prometnice
uporabna površina ispred laboratorijskog stola ili digestora: 450 mm
prometna površina između 2 površina za rukovanje: 550 mm
- Vrata: moraju se otvarati prema van i moraju imati okno.
- Ventilacija: laboratoriji moraju biti opremljeni dostatnim, uvijek funkcionalnim tehničkim napravama za ventilaciju.
- Prostori za pohranu opasnih tvari: moraju biti spojeni na uvijek funkcionalni sustav za odvod odlaznog zraka dostatnih dimenzija.

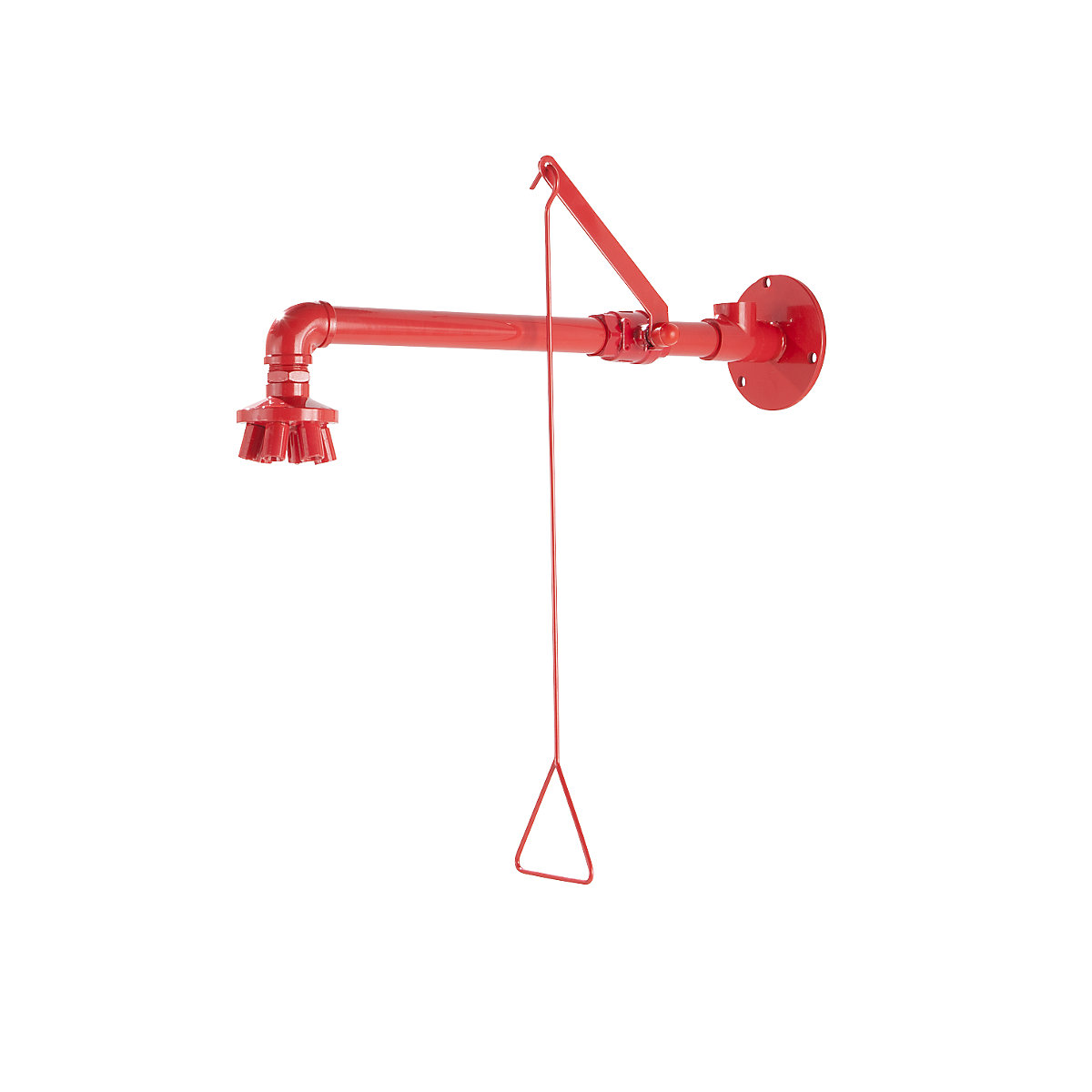

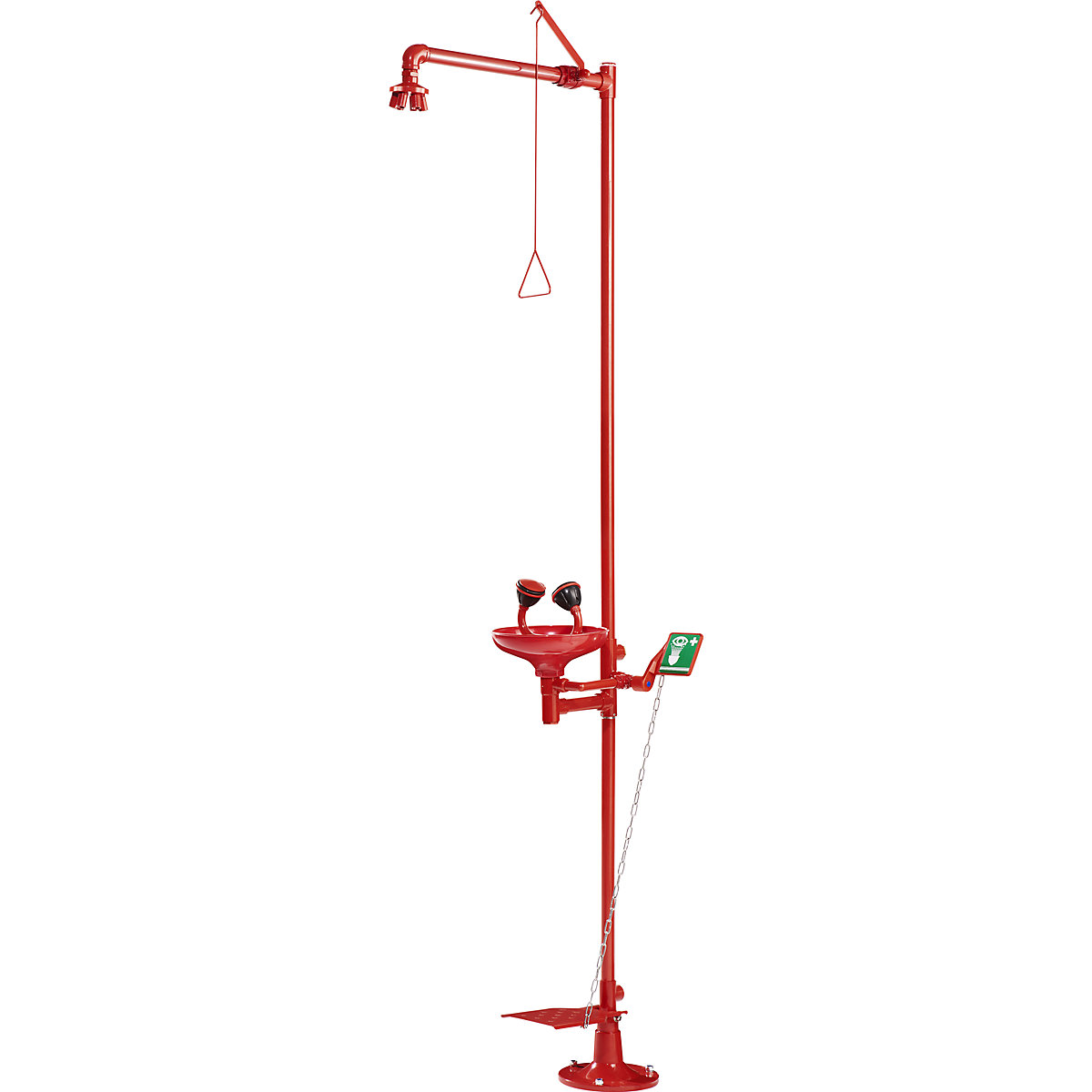

- Tuševi: u laboratorijima treba na izlazu instalirati tuš s vodom (po mogućnosti vodom za piće).

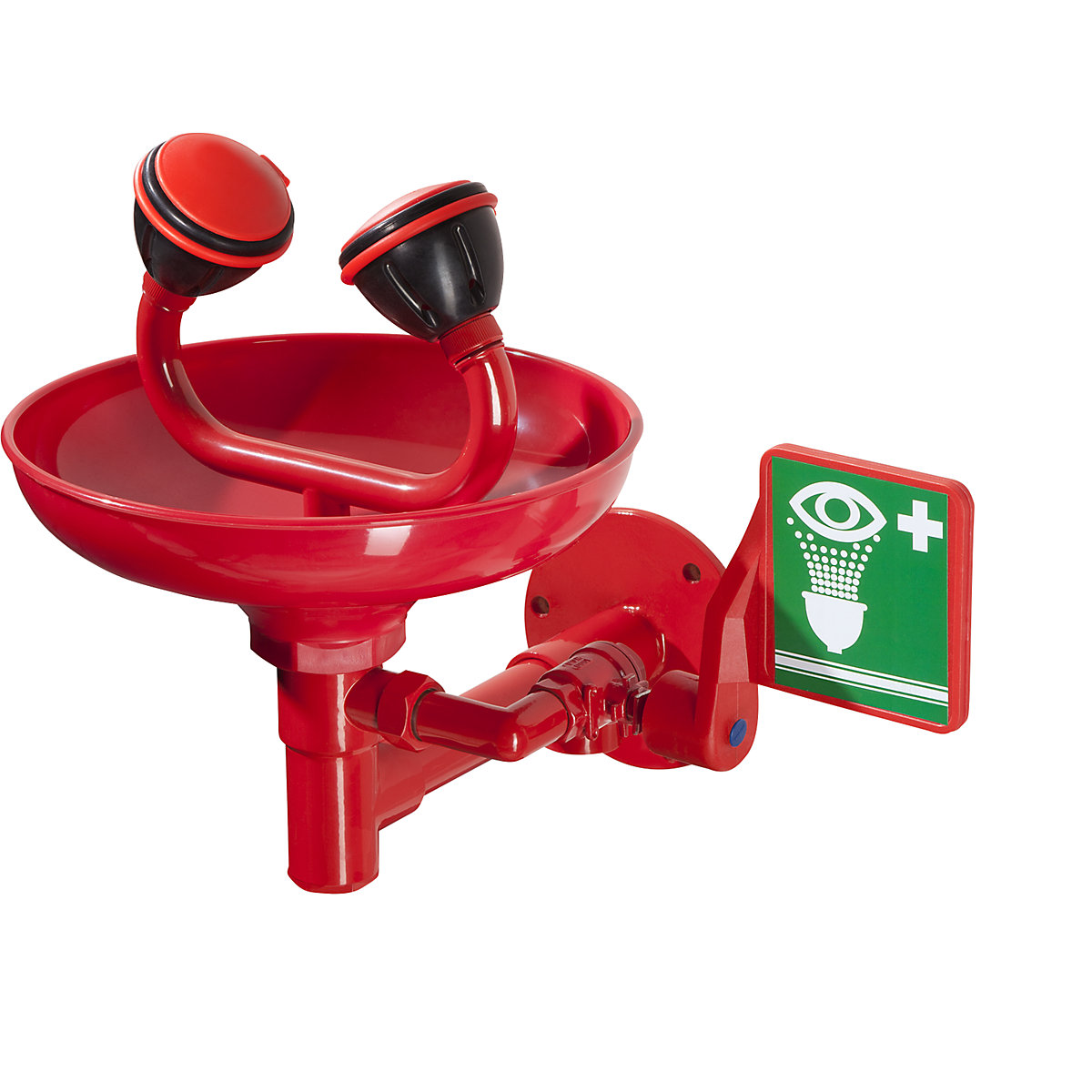

- Mlaznice za ispiranje očiju: u laboratorijima treba instalirati mlaznice za ispiranje očiju s vodom za piće.
