Kutni element CONTOUR 90° – Axelent za zaštitnu mrežu za strojeve X-GUARD CLASSIC

Kutni element CONTOUR 90° – prostorno štedljivo kutno rješenje za zaštitu strojeva

Kutni element CONTOUR 90° nadopunjuje zaštitnu rešetku za strojeve X-GUARD CLASSIC elegantnom, prostorno štedljivom kutnom izvedbom. Zahvaljujući zaobljenom obliku element omogućuje jednostavno zaobilaženje zaštićenih područja strojeva te pridonosi preglednom oblikovanju proizvodnih i radnih zona.

Zavarena žičana rešetka montirana je na stabilan okvir od pravokutnih cijevi. Sa širinom otvora od 30 x 50 mm i debljinom žice od 3,0 odnosno 2,5 mm kutni element nudi pouzdano ograđivanje unutar sustava X-GUARD CLASSIC. Konstrukcija je izrađena od čelika i praškasto lakirana u boji grafitno crna RAL 9011. Zahvaljujući tome zaštitni se element vizualno diskretno uklapa u industrijska okruženja i predviđen je za redovitu primjenu.

Element od 90° ima vanjske dimenzije od 600 x 600 mm i radijus od 500 mm. Dostupan je u visinama od 1900 mm i 2200 mm, što omogućuje odabir u skladu s pojedinim sustavom zaštitne ograde. Pričvrsni nosači već su integrirani, odnosno predviđeni u opsegu isporuke sustava. Isporuka se vrši u montiranom stanju, čime se smanjuje opseg montaže na licu mjesta.

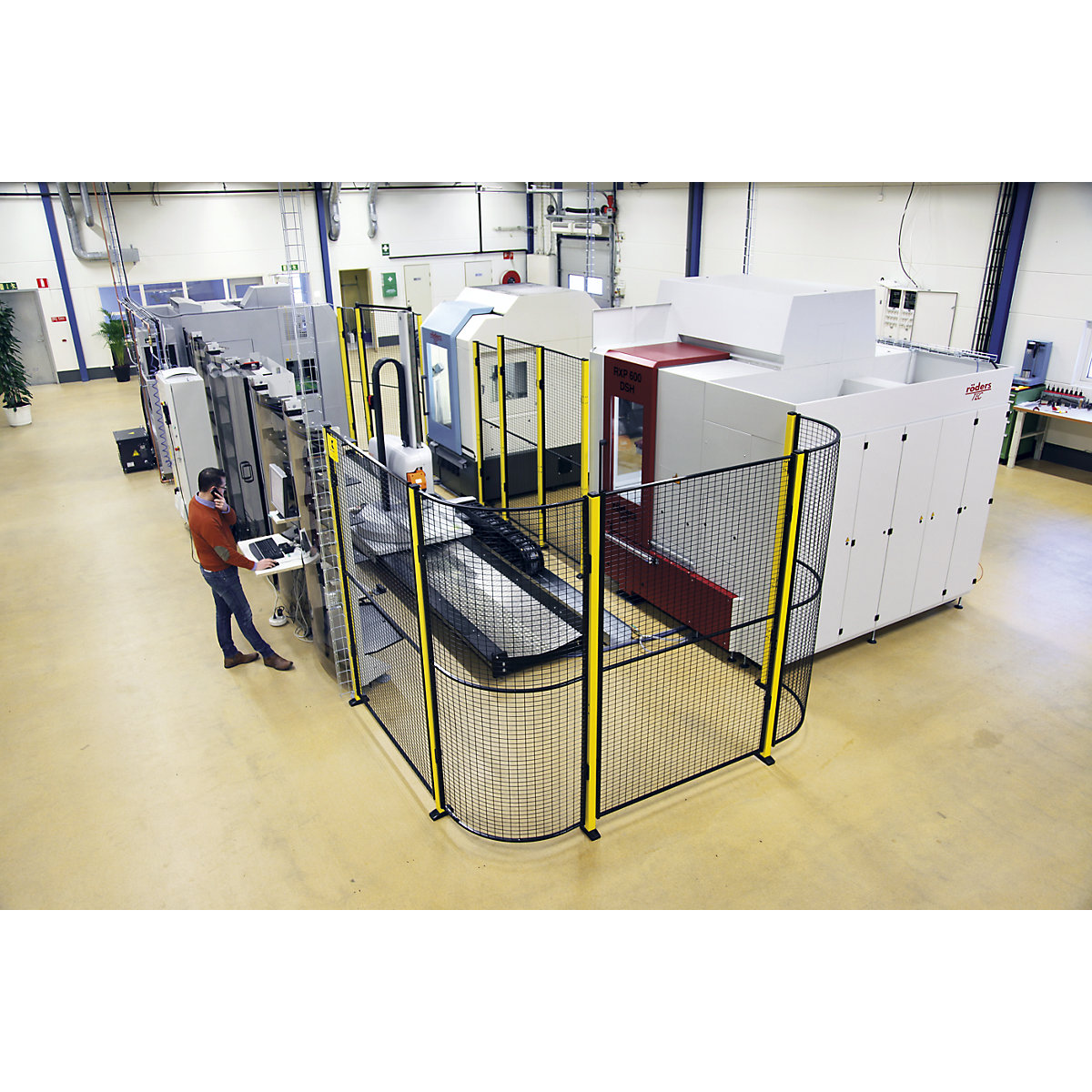

Kutni element CONTOUR 90° idealan je za kućišta strojeva, proizvodna područja, radna mjesta za montažu i automatizirana proizvodna postrojenja. Omogućuje fleksibilno i prostorno promišljeno planiranje zaštitnih rešetki za strojeve te podržava jasno odvajanje prostora strojeva od radnog okruženja.

Okomita cijev 20 x 30 mm
Vodoravna cijev 25 x 15 mm
Širina otvora 30 x 50 mm
Debljina žice 3,0 / 2,5 mm
Vanjske dimenzije 600 x 600 mm
Radijus 500 mm
Kut 90°
